Компания Сплитстоун – крупнейший российский производитель и признанный лидер рынка современной малой техники на территории России, Белоруссии и Казахстана.

Канашский завод технологической оснастки (КЗТО) расположен в г. Канаш Чувашской республики.

Высокое качества каждого изделия, использование лучших мировых комплектующих, технологий и материалов, строгие требования к каждому компоненту своих машин, тщательное проектирование, эргономичность, широкие испытания на надежность и функциональность — все это в течении долгих 15 лет, заслужило доверие рынка и сделало оборудование Сплитстоун предпочтительным для многих компаний.

Все машины компании разработаны собственным КБ и многие конструкторские решения запатентованы.

Гарантия на машины 1 год. Все машины обеспечиваются гарантийным и послегарантийным сервисным обслуживанием в уполномоченных сервисных центрах СПЛИТСТОУН. Вы легко и быстро сможете приобрести любые расходные материалы и запасные части.

Машины очень надежны и надлежащем но не большом обслуживании работают по 3-5 лет. Стоимость владения таким образом оказывается очень низкой.

Все машины могут быть укомплектованы эффективным и производительным инструментом СПЛИТСТОУН.

ВИБРОПЛИТЫ СПЛИТСТОУН® VS

Широкое разнообразие виброплит позволяет применять их для уплотнения грунтов, песка, дроблёных скальных пород. Виброплиты успешно используются при укладке разнообразных дорожных покрытий, уплотнении асфальто-бетонных и других бетоносодержащих строительных смесей.Использование виброгасящих ковриков на подошвах виброплит делает их незаменимыми при укладке дорожной плитки, брусчатки и бордюрного камня. Виброплита позволяет произвести уплотнение грунта или дорожного покрытия в тех местах, где каток использовать невозможно, на ограниченных по площадках: дорожках, траншеях.

РЕЗЧИКИ ШВОВ СПЛИТСТОУН® CS

Модельный ряд резчиков швов обеспечивает возможность нарезки конструкционных и технологических швов с плавной регулировкой глубины реза до 320 мм в покрытиях из асфальта, асфальтобетона, бетона, железобетона и других материалов. Применяются также при резке температурных швов, обрезке кромки дорожного полотна, при проведении ямочного ремонта дорог.Установка бензиновых и электрических двигателей позволяет эксплуатировать эти машины на открытых площадках и в закрытых помещениях.Использование отрезных алмазных дисков СПЛИТСТОУН для сухой резки делает возможным проведение работ практически круглый год даже при отрицательной температуре окружающей среды.

МОЗАИЧНО-ШЛИФОВАЛЬНЫЕ МАШИНЫ СПЛИТСТОУН® GM

Шлифовальные машины серии GM предназначены для выравнивания, шлифования и полирования конструкционных и отделочных материалов покрытий полов.Двухтраверсная модель GM-245 используется при обработке больших поверхностей, не даёт необработанных “мёртвых” зон, позволяет добиться высоких показателей плоскостности. Двухскоростной режим вращения траверс в разные стороны, возможность подключения пылесоса и подачи воды в зону обработки через полые валы, быстросменное крепление инструмента позволяют достигнуть максимальной эффективности и качества в минимальные сроки.

ФРЕЗЕРНЫЕ МАШИНЫ СПЛИТСТОУН® MCS

Машины предназначены для удаления наплывов и излишков бетона, образующихся при заливке полов. Она применяется в тех случаях, когда необходимо быстро и аккуратно снять слой внушительной толщины – до 30 мм и когда выполнять такую задачу обычной мозаично-шлифовальной машиной нерентабельно. Операция по фрезеровке выполняется отрезными алмазными дисками диаметром 150 мм. На машине предусмотрена установка до 17 таких дисков, что обеспечивает ширину обработки до 290 мм за один проход.

РЕЗЧИКИ КРОВЛИ СПЛИТСТОУН® CR

Предназначены для резки мягкой кровли, удаления мягких верхних слоёв старой кровли — спрессованного рубероида, пергамина, битума, подложки из шлаковаты или иных теплоизоляционных материалов. Оснащение резчиков кровли бензиновыми и электрическими двигателями позволяет использовать их в различных условиях.В качестве режущего инструмента на резчиках кровли применяются специальные фрезы СПЛИТСТОУН с твёрдосплавными вставками.

РАЗДЕЛЬЩИКИ ШВОВ И ТРЕЩИН СПЛИТСТОУН® CS

Для восстановления целостности дорожных покрытий, имеющих температурные швы и развитые трещины, применяются раздельщики швов и трещин. Раздельщики швов и трещин предназначены для вскрытия трещин, в том числе криволинейных, и подготовки их к заливке битумными мастиками. Кроме того, эти машины могут использоваться для резки геометрически правильных, объёмных швов. Операция разделки позволяет создать полость определённой конфигурации, последующее заполнение которой специальными мастиками восстанавливает целостность покрытия и предотвращает дальнейшее развитие трещин.

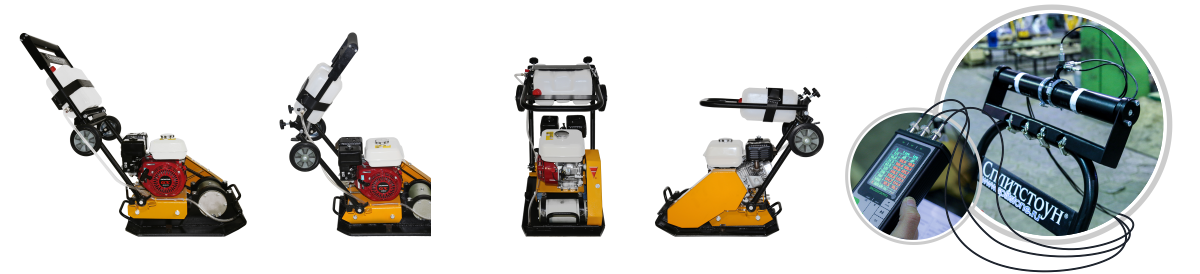

Виброплиты оборудованы складными рукоятями с повышенной виброустойчивостью

Конструкционные особенности виброплит

	1. Надёжность  Надёжный вибратор, оснащённый специализированными виброустойчивыми подшипниками SKF, который надёжно закреплён при помощи высокопрочных болтов. На всех виброплитах установлены проверенные двигатели Honda, Loncin, Lifan с датчиком уровня масла. Виброплиты оснащены высокоэффективными виброгасителями. При правильной эксплуатации и обслуживании машины сохраняют работоспособность 5 лет и более. Гарантия на все модели виброплит составляет год, на двигатели Honda – 3 года. Всё это обеспечивает низкие эксплуатационные расходы, то есть низкую стоимость владения машиной.
	2. Удобство эксплуатации Система смачивания основания плиты. На машинах предусмотрена система смачивания основания плиты. Наличие системы орошения рабочей поверхности является обязательным условием для успешного проведения работ по уплотнению асфальтобетонных смесей. Смачивание поверхности материала исключит его налипание на подошву плиты. Бак для воды На виброплитах установлен бак для воды. Бак для воды представляет собой пластиковую ёмкость объёмом 10 л, которая обеспечивает длительную работу с увлажнением рабочей зоны. На баке установлен шаровой кран, соединённый специальным шлангом с основанием плиты. Удачное расположение бака (рядом с оператором) не случайно – вода уменьшает воздействие вибрации на руки оператора. Машины прошли сертификацию на допустимость вибрационных нагрузок, которые не превышают санитарных норм и позволяют работать по 8 часов в день каждому оператору.
	3. Удобство транспортировки Рукоятки и траверсы для подъёма. Конструкцией виброплит предусмотрены рукоятки для подъёма машины, траверса для подъёма. Съёмные колёса позволяют легко и быстро перемещать машину по рабочей зоне и при её транспортировке. Колёса легко и быстро снимаются и переводятся в транспортное положение. На новых моделях предусмотрено крепление колёс на водило.
	4. Деликатность и точность. Продуманность конструкции Форма плиты. Оптимальная форма плиты и её основания – необходимое условие для обеспечения качества выполняемых работ. Основание не не случайно напоминает по форме плоскодонную лодку. Именно такая форма позволяет виброплите словно плыть по обрабатываемой поверхности, обеспечивая её гладкость и ровность. Правильный угол атаки позволяет машине не зарываться и не тонуть в мягких грунтах. Правильно рассчитанные радиусы закругления углов основания позволяют не оставлять полос на асфальте. Возможность использования виброгасящего коврика. Применение виброгасящих или демпфирующих ковриков на подошвах виброплит делает их незаменимыми при работе с дорожной плиткой, брусчаткой и бордюрным камнем. Коврик для виброплиты предохраняет плитку от повреждений и сколов при укладке. Коврик поставляется с системой крепления. Крепёж также входит в комплект. Время подготовки к работе с ковриком составляет не более трёх минут.
	5. Высокая ремонтопригодность Доступность сервиса и запчастей. Всегда в наличии, выбор по каталогам, запчасти существенно дешевле импортных. Простота в обслуживании муфты сцепления. Лёгкая замена колодок. Муфта очень надёжная. Колодки массивные, рассчитаны на весь срок службы виброплиты, а это 5-7 лет. Проблемы могут возникнуть только при неправильной эксплуатации машины – работа на неполных оборотах, «синдром плохо выжатого сцепления». Для замены колодок достаточно снять внешнюю крышку муфты. Рекомендуем приобретать и устанавливать колодки в комплекте: 2 колодки, 2 пружины (для VS-309 по 4 колодки и пружины). Лёгкая и быстрая смена масла. Автомобильное минеральное масло в вибраторе (SAE10W-30). Это же масло используется в двигателе. Лёгкая замена клиновых ремней. Для проведения этой операции достаточно лишь снять защитный кожух и отжать специальный упор.
	6. Альтернативные двигатели и их вариации В своей технике мы используем только высококачественные профессиональные комплектующие. Теперь на технику, кроме двигателей Honda, устанавливаются двигатели Loncin и Lifan с гарантией 2 года. В ходе длительных испытаний эти двигатели зарекомендовали себя с наилучшей стороны.
	7. Сцепка виброплит Конструкторским бюро СПЛИТСТОУН разработана новая технология уплотнения дорожных строительных материалов с помощью группы тяжёлых виброплит VS-309. Такие виброплиты могут быстро соединяться в сцепку до 5 машин в зависимости от конкретной задачи. Показатели уплотнения такой конструкцией по многим параметрам значительно превосходят традиционные виброкатки.

Модельный ряд виброплит VS СПЛИТСТОУН

	Виброплита VS-104	Виброплита VS-134	Виброплита VS-244	Виброплита VS-245 E6	Виброплита VS-245 E8	Виброплита VS-246 E12
Режимы уплотнения
Щебень	Недопустимый	Недопустимый	Допустимый	Допустимый	Допустимый	Допустимый
Грунты (смешанный грунт, суглинки)	Допустимый	Допустимый	Допустимый	Допустимый	Допустимый	Рекомендуемый
Песок	Допустимый	Допустимый	Допустимый	Допустимый	Допустимый	Допустимый
Тротуарная плитка, брусчатка (с применением демпфирующего коврика)	Допустимый	Допустимый	Рекомендуемый	Рекомендуемый	Рекомендуемый	Недопустимый
Асфальт, асфальтобетон	Допустимый	Допустимый	Рекомендуемый	Рекомендуемый	Рекомендуемый	Допустимый
Технические характеристики
Ширина рабочей зоны плиты, м	0.29	0.29	0.41	0.41	0.41	0.43
Габариты(ДхШхВ), мм	995 х 320 х 835	1040 х 320 х 1000	1055 х 450 х 975	1170 х 450 х 955	1170 х 450 х 955	1340 х 500 х 900
Масса эксплуатационная, кг (без воды / с водой)	55	70 /80	89 /99	111 /121	111 /121	141 /151
Глубина уплотнения сыпучих материалов за 4 прохода до 95%, мм	100	100	200	210	210	250
Вынуждающая центробежная сила, кН	11	11	13.5	18.4	18.4	23.1
Частота вибрации, Гц	100	100	93	93	93	80
Скорость движения по сыпучим материалам, м/мин	20-25	20	20-25	20-25	20-25	20-25
Двигатель HONDA, модель	GX 160	GX 160	GX 160	GX 160	GX 160	GX 160
Мощность двигателя, кВт (л.с)	3.6 (4.8)	3.6 (4.8)	3.6 (4.8)	3.6 (4.8)	3.6 (4.8)	3.6 (4.8)
Объём бензобака, л	3	3	3	3	3	3
Расход топлива, л/ч	1.4	1.4	1.4	1.4	1.4	1.4
Производительность, кв.м/час	100	100	140	140	140	150
Производительность, куб.м/час	10	10	25	26	28	40

	Виброплита VS-245 E10	Виброплита VS-246 E20	Виброплита VS-309
Режимы уплотнения
Щебень	Допустимый	Допустимый	Рекомендуемый
Грунты(смешанный грунт, суглинки)	Допустимый	Рекомендуемый	Рекомендуемый
Песок	Допустимый	Рекомендуемый	Рекомендуемый
Тротуарная плитка, брусчатка (с применением демпфирующего коврика)	Рекомендуемый	Допустимый	Недопустимый
Асфальт, асфальтобетон	Допустимый	Недопустимый	Недопустимый
Технические характеристики
Ширина рабочей зоны плиты, м	0.41	0.43	0.50
Габариты(ДхШхВ), мм	980 х 450 х 1010	1020 х 450 х 1040	1340 х 500 х 900
Масса эксплуатационная, кг (без воды/ с водой)	128 /138	159 /169	300
Глубина уплотнения сыпучих материалов за 4 прохода до 97%, мм	220	300	400
Вынуждающая центробежная сила, кН	21.3	26.6	40
Частота вибрации, Гц	93	80	72
Скорость движения по сыпучим материалам, м/мин	20-25	20-25	20-25
Двигатель HONDA, модель	GX 160	GX 200	GX 270
Мощность двигателя, кВт (л.с)	3.6 (4.8)	4.1 (5.5)	6 (8)
Объём бензобака, л	3	3	5.3
Расход топлива, л/ч	1.4	1.4	2.5
Производительность, кв.м/час	140	160	180
Производительность, куб.м/час	32	50	72

Виброплита – один из видов специализированного оборудования для дорожно-строительных работ — предназначена для укладки тротуарной плитки, уплотнения грунта, разных видов сыпучих и связных покрытий: щебня, гравия, песка, асфальта. Наиболее удобная машина при малых объёмах такого типа работ. Виброплита позволяет произвести уплотнение грунта или дорожного покрытия в тех местах, где каток использовать невозможно, на ограниченных по площадках: дорожках, траншеях. Виброплиты часто используются в качестве необходимого дополнения к другому обычно более крупному виду дорожно-строительной техники. Виброплиты, будучи удобной и экономичной техникой, находят сегодня широкое применение в самых разных отраслях хозяйства: ландшафтном дизайне, дорожном строительстве и ремонте, различных областях строительства. Такие машины позволяют значительно сократить объёмы ручного труда и заметно интенсифицировать производство работ. Все модели компактны и приспособлены для многочисленных транспортировок. Виброплиты в отличие от вибротрамбовок имеют многократно большую силу удара. Виброплиты СПЛИТСТОУН составляют 30% парка всех виброплит России. Модернизация виброплит и оснащение их новой складывающейся рукоятью позволило обеспечить размещение на ней пары съёмных колёс. Теперь снятые с основания плиты колёса надёжно крепятся на рукоять и вы можете больше не беспокоиться об их поиске по окончании работ.

	1. Надёжность  — Надёжный вибратор, оснащённый специализированными виброустойчивыми подшипниками SKF, который надёжно закреплён при помощи высокопрочных болтов. — На всех  виброплитах установлен оригинальный двигатель Honda японского производства профессиональной серии GX с датчиком уровня масла. — Виброплиты оснащены высокоэффективными виброгасящими подушками (VS- 309 — виброгасителями). При правильной эксплуатации и обслуживании машины сохраняют работоспособность 5 лет и более. Гарантия на все модели виброплит составляет год, на двигатели Honda – 3 года. Всё это обеспечивает низкие эксплуатационные расходы, то есть низкую стоимость владения машиной.
	2. Высокая ремонтопригодность. — Доступность сервиса и запчастей. Всегда в наличии, выбор по каталогам,  запчасти существенно дешевле импортных. — Простота в обслуживании муфты сцепления. Лёгкая замена колодок. Муфта очень надёжная. Колодки массивные, рассчитаны на весь срок службы виброплиты, а это 5-7 лет. Проблемы могут возникнуть только при неправильной эксплуатации машины – работа на неполных оборотах, «синдром плохо выжатого сцепления». Для замены колодок достаточно снять внешнюю крышку муфты. Рекомендуем приобретать и устанавливать колодки в комплекте: 2 колодки, 2 пружины. — Лёгкая и быстрая смена масла. Автомобильное минеральное масло в вибраторе (SAE10W-30). Это же масло используется в двигателе. — Лёгкая замена клиновых ремней. Для проведения этой операции достаточно лишь снять защитный кожух и отжать специальный упор. — Удобное крепление вибратора. Вибратор закреплён на основании при помощи высокопрочных винтов и при необходимости может быть без проблем снят. Винты вибратора не посажены на клей, как у многих других производителей. Требуется лишь затягивать их при установке с указанным в инструкции моментом.
	3. Удобство эксплуатации. — Система смачивания основания плиты. На  машинах предусмотрена система смачивания основания плиты. Наличие системы орошения рабочей поверхности является обязательным условием для успешного проведения работ по уплотнению асфальтобетонных смесей. Смачивание поверхности материала исключит его налипание на подошву плиты. — Бак для воды На виброплитах установлен бак для воды. Бак для воды представляет собой пластиковую ёмкость объёмом 10 л, которая обеспечивает длительную работу с увлажнением рабочей зоны. На баке установлен шаровой кран, соединённый специальным шлангом с основанием плиты. Удачное расположение бака (рядом с оператором) не случайно – вода уменьшает воздействие вибрации на руки оператора. Машины прошли сертификацию на допустимость вибрационных нагрузок, которые не превышают санитарных норм и позволяют работать по 8 часов в день каждому оператору. — Эргономичное водило. Легко управлять, поворачивать и даже тянуть назад. — Виброизолирующая рукоять на водило. Новый тип рукояти снижает уровень вибрационного воздействия на оператора в 5 раз. Попробовав однажды, отказаться от удовольствия работы с такой рукоятью уже невозможно.
	4. Удобство транспортировки.  — Рукоятки и траверсы для подъёма. Конструкцией  виброплит предусмотрены рукоятки для подъёма машины, траверса для подъёма (для VS-309). — Съёмные колёса позволяют легко и быстро перемещать машину по рабочей зоне и при её транспортировке. Колёса легко и быстро снимаются и переводятся в транспортное положение. На новых моделях предусмотрено крепление колёс на водило.
	5. Деликатность и точность. Продуманность конструкции. — Форма плиты. Оптимальная форма плиты и её основания – необходимое условие для обеспечения качества выполняемых работ. Основание не не случайно напоминает по форме плоскодонную лодку. Именно такая форма позволяет виброплите словно плыть по обрабатываемой поверхности, обеспечивая её гладкость и ровность. Правильный угол атаки позволяет машине не зарываться и не тонуть в мягких грунтах. Правильно рассчитанные радиусы закругления углов основания позволяют не оставлять полос на асфальте. — Возможность использования виброгасящего коврика. Применение виброгасящих или демпфирующих ковриков на подошвах виброплит делает их незаменимыми при работе с дорожной плиткой, брусчаткой и бордюрным камнем. Коврик для виброплиты предохраняет плитку от повреждений и сколов при укладке. Коврик поставляется с системой крепления. Крепёж также входит в комплект. Время подготовки к работе с ковриком составляет не более трёх минут.

Модельный ряд резчиков швов CS СПЛИТСТОУН

	CS-2415E CS-3215E	CS-2413 CS-3213	CS-189 CS-1813	CS-149	CS-146	CS-1810E	CS-144E CS-147E
Диаметр алмазного круга, max, мм	600 900	600 900	450	450	400	450	400
Частота вращения круга, max, мин-1	2280 1730	2280 1730	3000	3030	3030	3000	3045
Глубина реза, max, мм	220 360	220 360	165	160	135	165	135
Посадочный диаметр инструмента, мм	25,4
Двигатель HONDA модель	Электрический	GX 390	GX 270 GX 390	GX 270	GX 200	Электрический
Мощность двигателя, кВт (л.с.)	11,0 (14,7)	8.7 (11,7)	6,3 (8,4) 8,7 (11,7)	6.3 (8.4)	4,1 (5,5)	7,5 (10,0)	4,0 (5,3) 5,5 (7,3)
Ёмкость бензобака, л	-	6,1	5,3 6,1	5,3	3,1	-	-
Расход топлива при полной нагрузке, л/ч	-	3,7	2,5 3,7	2,5	1,7	-	-
Рабочие габариты(ДхШхВ), мм	1480x755x1325 1580x755x1325	1430x755x1325 1530x755x1325	1200x720x1200	900x540x1210	900x540x1210	1250?720	980x540x1210
Масса эксплутационная, кг без воды с водой	233 238 253 258	195 200 215 220	132 138 152 158	85 105	75 95	150 170	82 91 102 111
Производительность резки, кв.см/мин	600 500	450 400	380 500	380	310	400	250 310

Резчики предназначены для нарезки конструкционных и технологических швов в покрытиях из асфальта, бетона, железобетона, специальных видов монолитных покрытий полов, других конструкционных и отделочных строительных материалов. При проведении дорожных строительных и ремонтных работ резчики применяются для создания температурных швов, вскрытия коммуникационных каналов, обрезки кромок дорожного покрытия. Резчики предназначены для использования в районах с умеренным климатом на открытом воздухе в температурном интервале от -10°С до +40°С и относительной влажности воздуха до 100 %.

Использование бензинового или электрического двигателя обеспечивает возможность эксплуатации резчиков как на открытых площадях, так и в закрытых помещениях. Широкий диапазон мощности используемых в модельном ряде резчиков швов двигателей позволяет производить резку швов общей глубиной до 360 мм при использовании алмазных отрезных кругов диаметрами от 300 до 900 мм. Конструкцией машин предусмотрена плавная фиксируемая регулировка глубины реза. Резчики швов оснащены автономной системой подачи воды в зону резания.

Комплектация резчиков швов профессиональным алмазным инструментом с торговой маркой СПЛИТСТОУН, специально разработанным для отдельных видов покрытий – сегментными отрезными дисками для машинной резки — существенно повышает эффективность использования этих машин в реальных производственных условиях. При этом обеспечивается высокий ресурс работы инструмента, а производительность нарезки шва, например, в асфальтовом покрытии с гранитным наполнителем при глубине реза 50 мм — 60 пог.м/час, а при обработке асфальтового покрытия с песчаным наполнителем – 100 пог.м./час.

Конструкционными особенностями резчиков швов являются:

	1. Простота конструкции Конструкторскому бюро СПЛИТСТОУН удалось создать целую линейку резчиков швов с продуманной конструкцией и высокими эксплуатационными характеристиками, благодаря которым машины получили целый ряд преимуществ.
	2. Высокая ремонтопригодность Конструкция резчиков позволяет быстро заменить нужную деталь. Основные соединения и узлы, требующие постоянного контроля расположены в легкодоступных местах.
	3. Простота обслуживания и сборки Резчики швов CS-146 и CS-149 поставляются с завода с отсоединённым баком, полкой бака, водилом, тягой и рукояткой штурвала. Перед сборкой резчиков необходимо полностью распаковать все его элементы. Ознакомьтесь пожалуйста с инструкцией по распаковке после транспортировки и сборке резчиков CS-146 и CS-149.
	4. Универсальная рама. позволяет устанавливать на одно шасси машины как бензиновые так и электродвигатели, предоставляя потребителю больше возможностей при эксплуатации резчиков, делая их более универсальными и ремонтопригодными.
	5. Возможность установки диска на некоторых моделях слева и справа. предусмотрена на моделях 18, 24, 32, 36 серий для большего удобства работы или при потребности выполнить рез в непосредственной близости от стен, бордюров, заборов, мягкого грунта.
	6. Наличие указателя лреза предназначен для более точного прохождения резчиком вдоль намеченной линии шва и позволяет выполнять рез более точно.
	7. Автомат защиты электродвигателя служит для его запуска и останова (в т.ч. при аварийной ситуации), а также предназначен для защиты электродвигателя от короткого замыкания и перегрева обмотки. В этом случае происходит автоматическое отключение и останов электродвигателя.
	8. Колёса большого диаметра (передние и задние) обеспечивают высокую маневренность и лёгкость прокатки, позволяют быстро преодолевать препятствия и неровности на пути резчика во время работы или его транспортирования оператором.
	9. Траверса для подъёма машины машины значительно облегчает погрузку/выгрузку резчика или его перенос специальными подъёмными средствами на другое место внутри одного строительного объекта.
	10. Натяжение приводных ремней резчика швов с последующей проверкой является неотъемлемым элементом текущего технического обслуживания и должно проводиться периодически.
	11. Система охлаждения инструмента используется при мокрой резке. 20-литровый бак можно легко снять и заправить водой на расстоянии от места проведения работ. Детали для системы охлаждения при необходимости можно найти в обычном магазине.

Шлифовальные машины серии GM СПЛИТСТОУН предназначены для выравнивания, шлифования и полирования конструкционных и отделочных материалов покрытий полов, удаления старых полимерных покрытий.

Модельный ряд шлифовальных машин состоит из четырех линеек:

• GM-122 — однотраверсные с шириной обработки 300 мм за проход.
• GM-245 — двухтраверсные с шириной обработки 600 мм за проход.
• GM-2411 — четырехтраверсные с шириной обработки 600 мм за проход.
• GM-4811 — четырехтраверсные с шириной обработки 1200 мм за проход.

В зависимости от объёмов работ, возможности подключения к электрическому питанию — следует выбирать соответствующую модель.

Кроме мозаично-шлифовальных машин с электрическим двигателем имеется модель GM-122G, оснащенная профессиональным бензиновым двигателем Honda.

По данным мозаично-шлифовальные машины GM Сплитстоун обрабатывают 10 млн. кв. м. бетонных полов, что составляет более 70% от их общего объёма.Мозаично- шлифовальные машины GM полностью разработаны и изготовлены нами в России. Они запатентованы.

Шлифовальные машины СПЛИТСТОУН являются лучшими среди зарубежных и отечественных аналогов. Производительность машин в 3 раза выше аналогов за счёт высокой стойкости инструмента, отсутствия вибраций и ударных нагрузок на инструмент.

Модельный ряд мозаично-шлифовальных машин GM СПЛИТСТОУН

	GM-122G	GM-122 (2,2)	GM-122(4)	СGM-124 (4)
Франкфурты — специальный инструмент для МШМ
Ширина зоны обработки за проход, мм	300	300	300	300
Количество траверс машины	1	1	1	—
Частота вращения план-шайбы, об/мин	1200	500	1000	600
Двигатель	Honda GXV 340бензиновый	Электрический
Мощность двигателя, кВт (л.с.)	6,6 (8,9)	2,2 (3,0)	4,0 (5,3)	4 (5,3)
Род тока/ напряжение/ частота	—	Однофазный, 220 В, 50 Гц	Трехфазный, 380 В, 50Гц
Масса эксплуатационная без груза / с грузом, кг	95 110	96 126	96 126	120 —
Габариты(ДхШхВ), мм рабочие / транспортные	1020x600x1020	965x580x1055 665x580x635	965x580x1055 665x580x635	1050 x 600 x 1050
Примерная производительность, при шлифовании бетона М300 при среднем съеме 1 мм*кв.м/час	12	4	8	в 5-30 раз более

	GM-245 (5,5)	GM-245 (7,5)	GM-2411 (11)	GM-4811(11)
Франкфурты — специальный инструмент для МШМ
Ширина зоны обработки за проход, мм	600	600	600	1200
Количество траверс машины	2	2	4	4
Частота вращения план-шайбы, об/мин	600/1000	1200	600/1200	600/1200
Двигатель	Электрический
Мощность двигателя, кВт (л.с.)	5,5 (7,3)	7,5 (10)	11 (15)	11 (15)
Род тока/ напряжение/ частота	Трехфазный, 380 В, 50Гц
Масса эксплуатационная без груза / с грузом, кг	152 182	148 178	260 290	236 294
Габариты(ДхШхВ), мм рабочие / транспортные	1410x650x1140 700x650x765	1410x650x1140 700x650x765	1470 x 710 x 1025	1410 x 1250 x 1140
Примерная производительность, при шлифовании бетона М300 при среднем съеме 1 мм*кв.м/час	14	20	35	35

Конструкционные особенности мозаично-шлифовальных машин

	1. Отсутствие вибрации режущего инструмента благодаря хорошей балансировке траверсы и франкфуртов. Предусмотрена защита режущего инструмента от ударных нагрузок. Для защиты используется упругий элемент, входящий в состав траверсы.
	2. Использование дополнительного груза Для высокой производительности необходимо создать сильное давление алмазного инструмента на обрабатываемую поверхность. Для этой цели машины комплектуются дополнительными съёмными грузами.
	3. Многоскоростной режим вращения траверс На мозаично-шлифовальных машинах GM-245 (5,5) имеется возможность изменения частоты вращения с 600 об./мин на 1000 об./мин, и наоборот за счёт перестановки шкива с одного вала на другой.
	4. Возможность подключения пылесоса для которого установлен переходник диаметром 50 мм. Предусмотрена возможность подачи воды в зону обработки через полый вал.
	5. Оснащение электрических цепей машин защитой по тепловой нагрузке, току утечки и от короткого замыкания. Уровень защиты IP54 — традиционный класс для водозащищённого исполнения.
	6. Быстрая и удобная замена расходного инструмента – франкфуртов В отличие от машин других производителей инструмент крепится на траверсу путём вставки в специальные пазы без использования дополнительных крепёжных элементов.
	7. Отсутствие “мёртвых зон” при обработке Минимальная необработанная зона составляет всего 1,5 см вдоль вертикального препятствия (стены, бордюра и т.д.)
	8. Возможность установки абразивных полировальных инструментов На машинах предусмотрена возможность проведения различных технологических операций от грубой, черновой шлифовки поверхности до установки абразивных полировальных инструментов.
	9. Регулировка подъёма колёс Полировальный абразивный инструмент отличается значительной высотой полировальных элементов. Для сохранения работоспособности траверсы в горизонтальном положении предусмотрена юстировка колёс по высоте (износу) инструмента при помощи специального винта.

Многодисковые резчики предназначены для удаления наплывов и излишков бетона, образующихся при заливке полов. Они применяется в тех случаях, когда необходимо быстро и аккуратно снять слой внушительной толщины – до 30 мм и когда выполнять такую задачу обычной мозаично-шлифовальной машиной нерентабельно.

Операция по фрезеровке выполняется отрезными алмазными дисками диаметром 150 мм. На машине предусмотрена установка до 17 таких дисков, что обеспечивает ширину обработки до 290 мм за один проход.

Серия материалов HardSIL

Обеспыливание и упрочнение бетона являются наиболее востребованными операциями на рынке промышленного строительства.

Линейка HardSIL (LITSIL® H) разработана специально для жестких условий применения и экслуатации. В нее входят обеспыливающие и упрочняющие пропитки на основе лития, повышающие долговечность, химстойкость, водонепроницаемость, износостойкость и прочие характеристики свежеуложенного или старого бетонов.

Серия материалов SurfSIL

Защита бетона от проникновения влаги, агрессивных веществ и воздействия окружающей среды, требует применения современных и эффективных средств.

Линейка материалов SurfSIL (LITSIL® S) создана для работы с бетонной поверхностью, в том числе, для герметизации, восстановления и максимальной защиты бетона от влаги и соответственно от разрушения вследствии циклов замораживания-оттаивания. Пропитки для бетона LITSIL® S позволяют значительно повысить устойчивость к загрязнению обработанной поверхности, улучшить внешний вид и снизить эксплуатационные расходы.

Серия материалов CleanSIL

Для максимального продления срока службы бетонных полов немаловажным является правильный выбор чистящих средств.

Представляем линейку материалов CleanSIL (LITSIL® C) - продукт новейших разработок в области очистки и ухода за бетонными полами.

Серия материалов DecoSIL

Применение химических красителей позволяет достигать гармоничного цветового оттенка поверхности в сочетании с непревзойденной стойкостью окраски.

Линейка материалов DecoSIL (LITSIL® D) специально разработанна для придания поверхности бетона натуральных стойких цветовых эффектов.

Затирочные или заглаживающие машины также называют «вертолётами» за наличие под защитным кожухом специальных лопастей, посредством которых и осуществляется выравнивание бетонного слоя. Машины затирочные СПЛИТСТОУН предназначены для выравнивания стяжки, заглаживания, затирки и окончательной отделки бетонных поверхностей на завершающих стадиях устройства бетонных полов, а также для затирки цементно-песчаных и гипсовых стяжек под укладку полов из различных покрытий в промышленном, гражданском и жилищном строительстве. Обработка проводится в два этапа: грубая обработка при помощи диска механическим путём и чистовая финишная затирка при помощи затирочных ножей. Компания представляет новинки 2022 года – затирочные машины серии TS. В настоящее время освоен выпуск двух моделей – с бензиновым (TS-244) и электрическим (TS-242E) двигателями. Вид привода — электрический или бензиновый — выбирается в зависимости от наличия электрического подключения в помещении. Машины способны выполнять как большие объёмы работ, так и работать на ограниченных площадях, в том числе в закрытых помещениях.

Инструмент, используемый затирочными машинами: Диск затирочный Лопасти финишные для чистовой обработки поверхности Лопасти комбинированные (для чистовой и черновой обработки) Особенности конструкции:

• Складное водило, обеспечивающее удобство при транспортировке и хранении.
• Подъёмная траверса для удобства погрузки-разгрузки.
• Рукоять для подъёма и переноса машины вручную.
• Защитное поворотное ограждение с резиновым буфером, обеспечивающее безопасность работы вдоль стен, колонн и тому подобных препятствий.
• Устройство аварийной остановки машины, выключающее двигатель при опускании водила оператором, при падении и других экстренных ситуациях.
• Защитное устройство электродвигателя, срабатывающее при перегреве двигателя и перегрузках. Регулировка угла наклона лопастей (от 0 до 30о) для чистовой обработки и полирования.
• Регулировка лопастей в продольном направлении для обеспечения плотного соприкосновения лопастей с обрабатываемой поверхностью, что существенно повышает качество выполнения работ.
• Простота обслуживания и ремонта.

Резчики кровли являются уникальным специализированным оборудованием, предназначенным для высокопроизводительного демонтажа старой мягкой кровли на плоских крышах. Резчики предназначены для резки уложенного мягкого кровельного материала при его замене.

С их помощью режется на куски мягкие верхние слои старой кровли (спрессованного рубероида, пергамина, битума, подложки из шлаковаты или иных теплоизоляционных материалов) для легкого последующего удаления.

В качестве режущего инструмента на резчиках кровли применяются специальные кровельные фрезы с твёрдосплавными сегментами, разработанные и изготавливаемые СПЛИТСТОУН. Данный инструмент обладает хорошим ресурсом и производительностью. Он не боится касания бетонного основания крыши или встречи со случайными предметами, скрывающимися под мягкой кровлей. Максимальная глубина реза составляет 90 мм

Скорость удаления мягкой кровли резчиками кровли увеличивается примерно в 50 раз по сравнению с «топорным методом».

Оснащение резчиков кровли бензиновыми и электрическими двигателями позволяет использовать их в различных условиях. Они достаточно легки и могут быть подняты на крышу.

Для защиты двигателя от шлама во время резки нами разработан дополнительный кожух.

Резчики кровли выпускаются с 2002 года и уже очень многие потребители оценили великолепную скорость их реза.

Модельный ряд резчиков кровли CR СПЛИТСТОУН

	CR-149	CR-1413	CR-146	CR-144E	CR-147E
Частота вращения инструмента, мин -1	3030	3030	3030	3045	3045
Глубина реза, max, мм	90	90	90	90	90
Двигатель Honda модель	GX270	GX390	GX200	Электрический	Электрический
Емкость бензобака	5,3	6,1	3,1	-	-
Мощность двигателя, кВт (л.с.)	6,3 (8,4)	8,7 (11,7)	4,1 (5,5)	4,0 (5,3)	5,5 (7,3)
Габариты(ДхШхВ), мм -транспортные -рабочие	840x520x640 900x540x1210	840x520x540 900x540x1210	840x520x550 980x540x1210	840x520x550 980x540x1210	840x520x550 980x540x1210
Масса снаряженная, кг	79	84	70	78	87
Производительность*,кв.см/мин	2000	2600	1400	1900	1900

* При резке мягкой кровли 4-лопастной фрезой

	1. Лёгкая установка и замена инструмента Выбор фрезы зависит от вида и сложности выполняемых работ. Правильный выбор фрезы позволяет достигнуть наилучшей производительности.
	2. Обратное вращение инструмента способствует быстрому и эффективному выведению шлама из прорезаемых швов. При этом фреза резчика вспарывает материал мягкой кровли.
	3. Специальный инструмент – кровельные фрезы сконструирован для эффективного удаления шлама. Твердосплавные напайки обеспечивают высокий ресурс и производительность.
	4. Достаточная ширина шва не допускает схождения кромок. Лёгкая и плавная регулировка глубины реза от 0 до 100 мм.
	5. Защитный кожух При резке мягкой кровли часто случается, что битумная крошка и пыль попадают на корпус двигателя и, расплавляясь, образуют плёнку, которая резко уменьшает теплообмен и приводит к перегреву двигателя или становится причиной поломки его частей и выхода двигателя из строя. Для защиты двигателя от падающего на него шлама на резчике кровли устанавливается специальное ограждение двигателя – защитный кожух.
	6. Незначительный вес позволяет легко доставить резчик на крышу и обойтись без погрузочной техники.
	7. Альтернативные двигатели и их вариации. В своей технике мы используем только высококачественные профессиональные комплектующие. Теперь на технику, кроме двигателей Honda, устанавливаются двигатели Loncin и Lifan с гарантией 2 года. В ходе длительных испытаний эти двигатели зарекомендовали себя с наилучшей стороны.

Для восстановления целостности дорожных покрытий, имеющих температурные швы и развитые трещины, применяются раздельщики швов и трещин. Раздельщики швов и трещин предназначены для вскрытия трещин, в том числе криволинейных, и подготовки их к заливке битумными мастиками. Кроме того, эти машины могут использоваться для резки геометрически правильных, объёмных швов. Операция разделки позволяет создать полость определённой конфигурации, последующее заполнение которой специальными мастиками восстанавливает целостность покрытия и предотвращает дальнейшее развитие трещин. Значительно сокращая промежутки между технологическими операциями, раздельщик обеспечивает непрерывность процесса санации трещины, что существенно влияет на долговечность шва.

На раздельщики трещин предусмотрена установка двух алмазных дисков, позволяющих резать за один проход шов шириной до 23 мм. Раздельщики выпускаются с бензиновыми и электрическими двигателями.

Оснащаются специальными высокопроизводительными алмазными дисками Tuck-Point с сегментной режущей кромкой, которые обеспечивают обработку полного профиля полости за один проход.

Раздельщики трещин используют в своей работе специальный вид сегментных алмазных кругов Tuck-Point. Главной особенностью этих кругов является большая ширина сегментов (до 10 мм) и толщина корпуса круга (до 6 мм), что позволяет выдерживать большие боковые нагрузки. Наиболее популярный диаметр круга – 180 мм.

В отличие от резчиков швов раздельщик позволяет получать в дорожном полотне профильный шов размерами до 70 х 10/23 мм для последующего заполнения специальными составами. Кроме того, раздельщик может следовать по профилю криволинейной трещины, повторяя все её изгибы. Обычный режим работы: при глубине прямоугольного реза 5,5 см и ширине 1 см достигается скорость 1 м/мин по асфальту и 0,5 м/мин по бетону.

Модельный ряд раздельщиков трещин CS СПЛИТСТОУН

	CS-913	CS-910E
Диаметр алмазного инструмента, мм	205	205
Глубина реза, max, мм	55	55
Ширина реза, max, мм	23	23
Двигатель модель	Honda GX390	АИР 112 М2
Емкость бензобака	6,1	-
Мощность двигателя, кВт (л.с.)	8,7 (11,7)	11
Габариты(ДхШхВ), мм	925х730х1150	965х730х1150
Масса снаряженная, кг:-с водой- без воды	151 131	170 150
Производительность резки, см2/мин	160	160

Конструкционными особенностями раздельщиков трещин являются:

	1. Возможность подключения пылесоса. В процессе работ по резке дорожного покрытия образуется значительное количество пыли, которая, несмотря на использование средств защиты оператора, может значительно осложнять его работу. Для отвода образующегося шлама на машине предусмотрен переходник диаметром 50 мм для подключения пылесоса. Траверсы и рабочая зона в целом закрыты резиновыми уплотнениями – фартуками. Защитный кожух, закрывающий отрезной диск, препятствует вылету пыли из рабочей зоны (пыль максимально удаляется подсоединенным к патрубку машины пылесосом по специальному шлангу) и защищает оператора от вылета осколков и других летучих частиц из рабочей зоны.
	2. Возможность подачи воды в зону обработки На раме машины установлен бак для воды ёмкостью 20 л с шаровым краном, а на кожухе раздельщика установлены две форсунки для подачи воды в зону реза, обеспечивающих дозированную подачу воды по гибким шлангам с двух сторон.
	3. Вращающиеся вокруг вертикальной оси задние колёса Вращающиеся вокруг вертикальной оси задние колёса позволяют своевременно и без лишних усилий направлять машину в нужную сторону и вести криволинейный рез бетона, железобетона, асфальта, повторяя изгиб трещины.
	4. Возможность установки двух отрезных дисков Конструкционной особенностью машины является возможность установки на шпиндель сразу двух отрезных алмазных дисков Tuck Point. В этом случае можно получить шов максимального размера за один проход
	5. Высокоскоростное обратное вращение режущего инструмента Обратное вращение алмазного круга, а также наличие пылеотвода позволяют сразу же получать чистый шов, что исключает такие операции, как его продувка и просушка, сокращая технологический процесс ремонта дорожного покрытия.
	6. Возможность создания профильного шва Основное назначение раздельщика — расшивка прямолинейных и криволинейных трещин в дорожных покрытиях с возможностью выполнения фасонного профиля шва, вскрытия трещин, в том числе криволинейных, и подготовки их к заливке битумными мастиками.
